Compro estos receptores en una conocida pagina de internet ya que comprar los componentes y montarlo uno mismo sale mucho mas caro.
Estos circuitos, compatibles con los protocolos 1527 y 2262 están controlados por el chip de qiachip 12F625 (no es un microcontrolador de MIcrochip sino un chip dedicado para esa aplicación) pero sus conexiones de alimentación coinciden con las de los PIC12FXXX y el resto de los pines del PIC son configurables. Así puede sustituirse ese circuito integrado por un PIC debidamente programado para cualquier protocolo de radio.
Configuración de pines del PIC para el circuito de un canal.
- PIN1———> +VDD
- PIN2———> RX DEL MODULO RECEPTOR DE FRECUENCIA
- PIN3———> SALIDA AL RELÉ
- PIN4———> MCLR (NO UTILIZADO EN ESTA PLACA)
- PIN5———> PULSADOR
- PIN6———> LED
- PIN7———> (NO UTILIZADO EN ESTA PLACA)
- PIN8———> -VSS

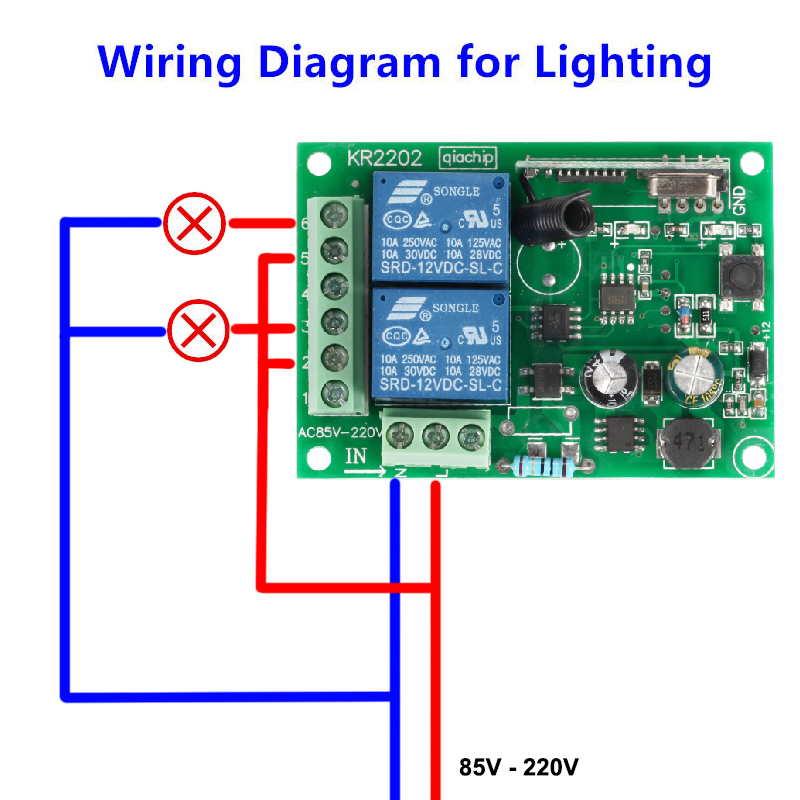

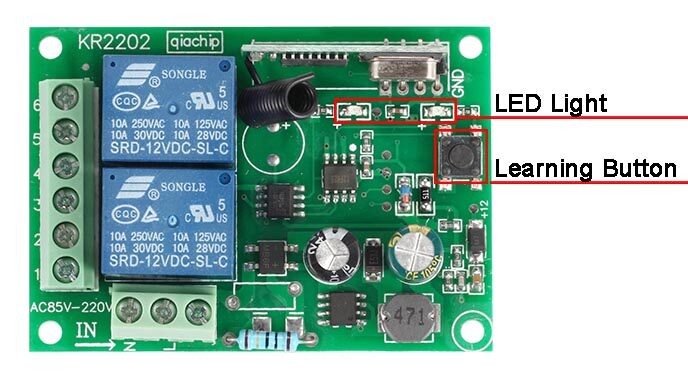

Configuración de pines del pic para el circuito de dos canales.
- PIN1———> +VDD
- PIN2———> RX DEL MODULO RECEPTOR DE FRECUENCIA
- PIN3———> LED DE PROGRAMACIÓN
- PIN4———> PULSADOR
- PIN5———> RELÉ 2
- PIN6———> RELÉ 1
- PIN7———> LED DE RECEPCIÓN CORRECTA
- PIN8———> -VSS
De esta forma podemos conseguir un receptor de radio compatible con nuestro sistema por muy poco dinero. Por ejemplo, los receptores originales de los motores de mis persianas cuestan unos 36€. Este se puede comprar por unos 3,50€ y el pic por 1€ mas.
Así, se pueden utilizar sus mandos a distancia, algunos de ellos son de hasta 15 canales, para encender y apagar luces y otros dispositivos de forma inalámbrica o utilizar la Raspberry PI para controlar todos los dispositivos bien a través de un servidor web o una simulación de presencia mediante el programador de tareas del S.O.

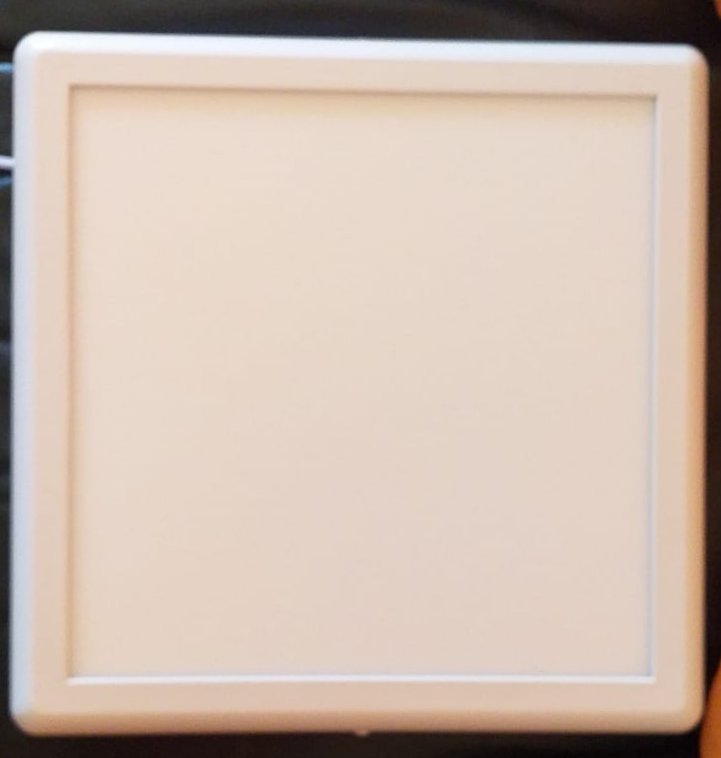

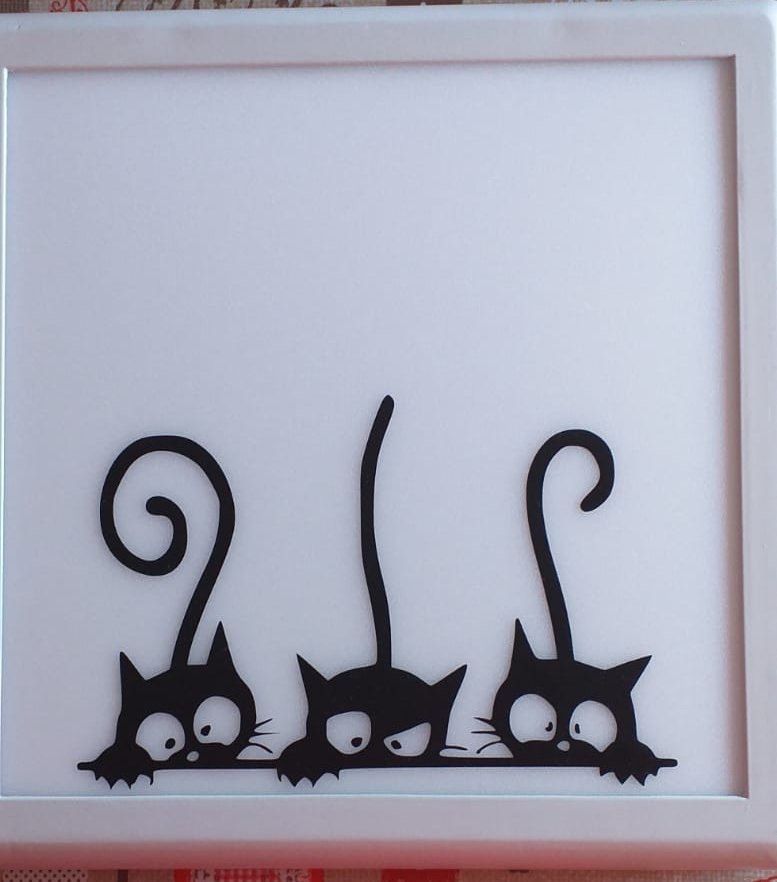

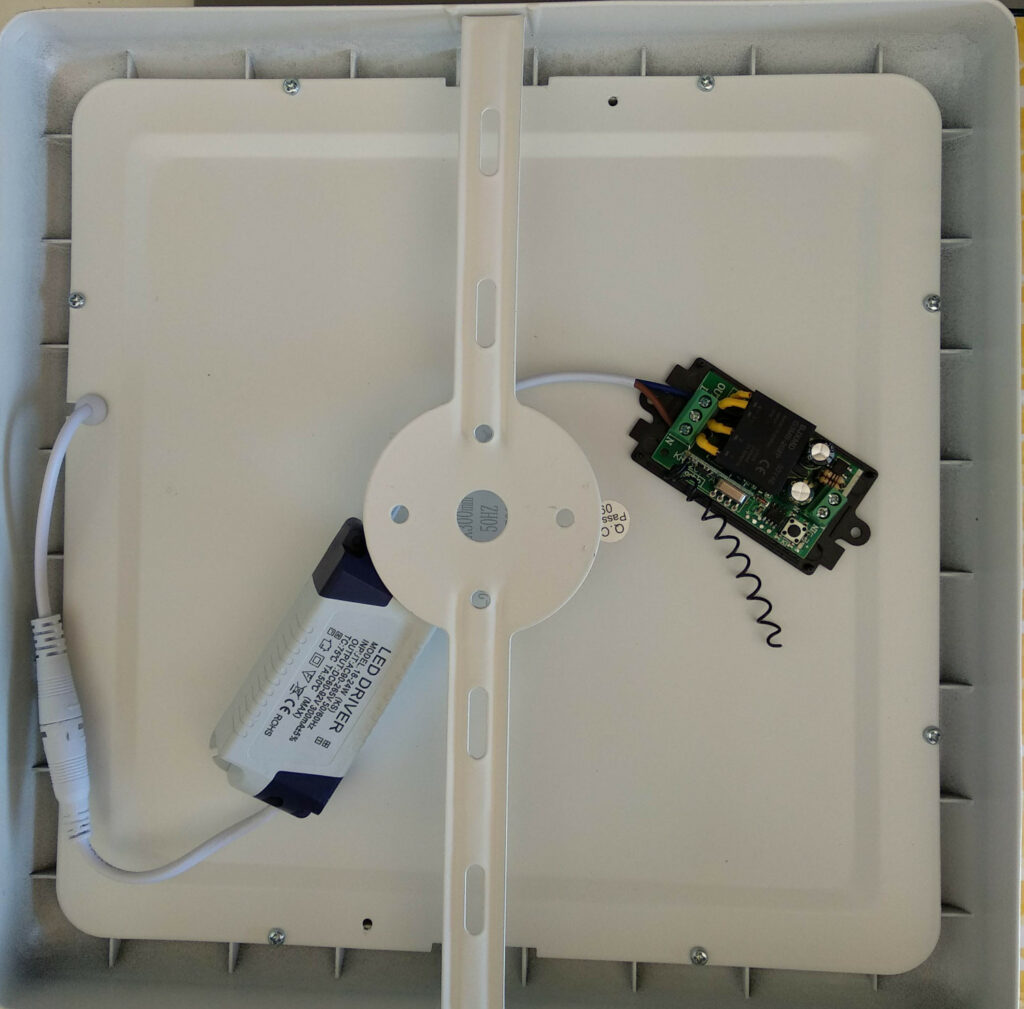

Yo los he montado dentro de mis apliques de techo y programado para que al recibir alimentación el relé se excite. De esta forma puedo encender y apagar las luces desde los interruptores de pared. Y dejando activados los interruptores de pared puedo encender y apagar las luces con el mando a distancia, desde internet con una raspberry como servidor web y un transmisor de 433Mhz (o mi shield), etc.
En esta aplicación, para una actuación mas rápida y silenciosa también sustituí el relé electromecánico por un relé de estado solido G3MB-202P (menos de 1€).
Si quieres ver su pagina web pulsa aqui
